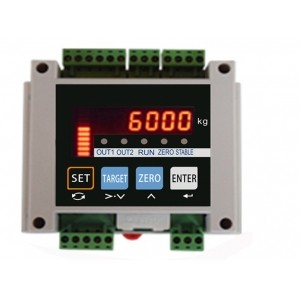

CL6601導軌稱重變送器帶上下限輸出
通用型重量變送控制器是直流供電，面向工業控制領域的稱重顯示控制器。它集重量顯示、模擬量信號輸出、RS485接口、繼電器輸出于yi體。控制器采用導軌式安裝方式（也可以用螺絲固定），可方便地內嵌到控制柜中。
1.1主要特點
? 高精度、高分辨率 ?-△ 型A/D轉換，zui大A/D脈沖數：1,000,000 。
? 更新速率可選擇：30次/秒、60次/秒、100次/秒、200次/秒。
? 兩路繼電器輸出，輸出模式可設定。
? RS485數字通訊接口，支持Modbus-RTU通訊。
? 可設定模擬輸出類型： 0～20mA、4～20mA、0～5V或0～10V。
? 六線制傳感器輸入接口。
? 6位LED數碼管顯示, 10段光柱指示。
1.2技術參數
? 激勵電壓：5.0VDC，可驅動6只350?的模擬式傳感器。
? 量程信號范圍：1.5～40mV。
? 零點信號范圍：－40～38.5mV。
? 模擬電流輸出：Max 500Ω。
? 模擬電壓輸出：Min 10 KΩ。
? 繼電器觸點容量：/250VAC、/30VDC。
? 滿量程溫度系數： 5PPM/℃。
? 零點溫度漂移： 0.06 uV/℃。
? zui高靈敏度： 0.6uV/d。
? 非線性：優于0.01%FS。
? 模擬輸出零點漂移：50PPM／℃。
? 模擬輸出量程漂移：50PPM／℃。
? 電源電壓范圍：直流19.2?28.8V，zui大功耗6瓦。控制器需要良好的接地線，并不可與電機、繼電器或加熱器等易產生電源噪聲的設備共用yi個電源。
? 使用溫度為：-20℃～50℃，濕度為10％～95％，無冷凝。
? 存貯溫度為：-30℃～60℃，濕度為10％～95％，無冷凝。
? 安裝尺寸：70*105MM 外形尺寸：115*90*74MM
控制器固定
控制器采用導軌式安裝方式或螺絲固定方式，定位孔尺寸為 70*105mm，控制器外形尺寸為：115*90*72.5mm

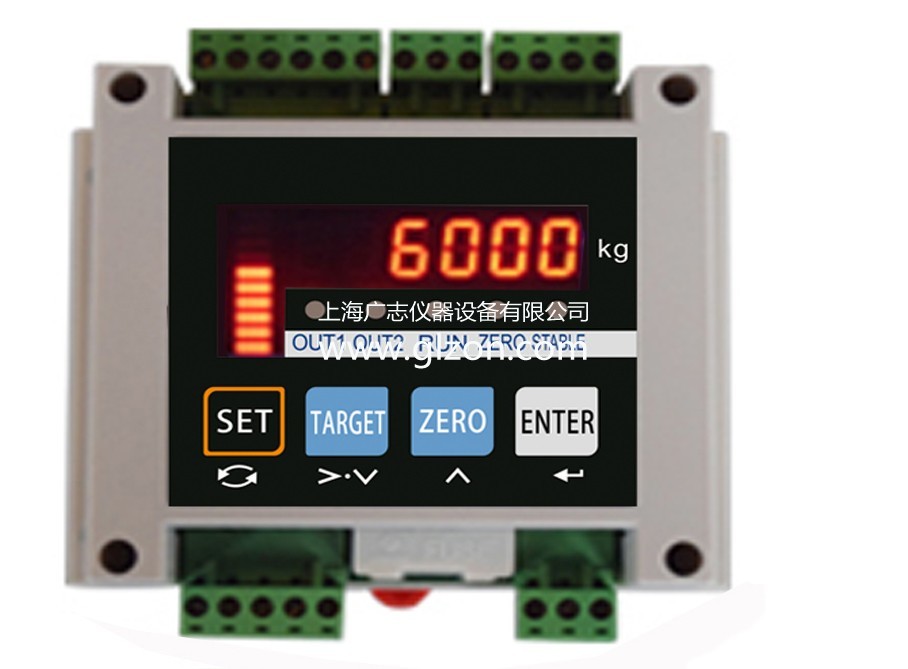

2.2前面板示意圖
l Out1：繼電器1動作指示燈。 l Out2：繼電器2動作指示燈。l Run：未用l Zero：零區指示燈，當顯示重量在零區范圍內時，該指示燈點亮。不在零區范圍內時，該指示燈熄滅。l Stable：穩定指示燈，當顯示的重量數據穩定時點亮，不穩定時熄滅。
