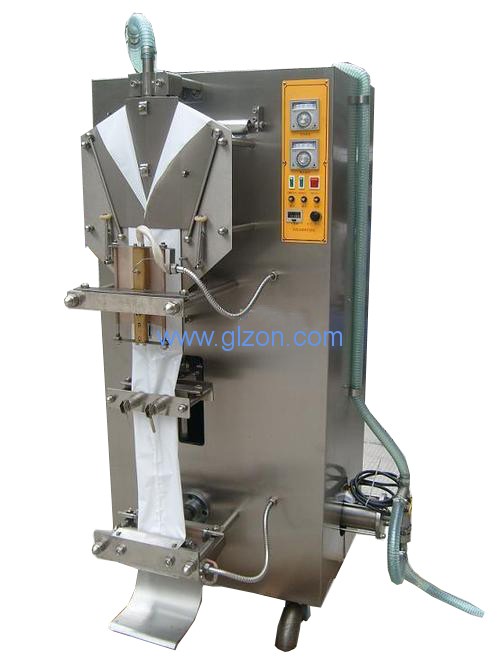

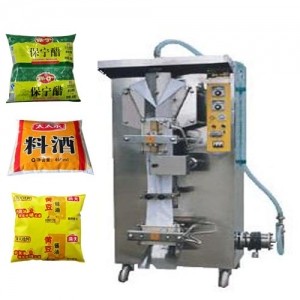

醬油醋液體自動包裝機

醬油醋液體自動包裝機

產品簡介：
本醬油醋包裝機全部采用不銹鋼制成，高位平衡罐或自吸泵定量充填，直熱封切，適用于以聚乙烯塑料薄膜包裝醬油、醋、果汁、牛奶等液體，采用厚0.08mm聚乙烯薄膜，其成形、制袋、定量灌裝、油墨印字、封口切斷等過程全部自動進行，薄膜在包裝前進行紫外線消毒，符合食品衛生的要求。
適用包裝材料：紙/聚乙烯，玻璃紙/聚乙烯，聚丙烯/聚乙烯，聚酯/鋁箔/聚乙烯，聚酯/鍍鋁/聚乙烯，尼龍/聚乙烯，聚酯/聚乙烯等復合材料等各種可熱封合的復合膜包裝材料.

主要用途：
  本醬油醋液體自動包裝機以聚乙烯塑料薄膜包裝各種醬油、食用醋、料酒、白酒、消毒飲料、果汁、牛奶、酸奶、豆?jié){等液體產品。
技術參數：
生產效率：        2000袋/h
灌裝精度：        ±1.5%/袋
整機功率;          1.2KW
機器重量：        350kg
電       源：        220/380V，50Hz
外形尺寸：        長×寬×高——1057×750×1870
包裝質量范圍：  200-500g/袋
薄膜尺寸規格：  厚度-0.08mm，寬度-320mm（240mm）
工作原理：
本液體包裝機單片塑料薄膜通過成形器形成薄膜筒，經豎封加熱塊壓合迭封后，進行印子、送袋、灌裝、橫封、切斷從而完成整個制袋過程。
結構圖：

1：主傳動系統：本液體自動包裝機主傳動系統采用行星擺線針輪減速機帶動鏈輪使主軸轉動，帶動豎封凸輪、送帶傘齒輪、推桿凸輪、橫封凸輪、灌裝調節器，完成該機全部動作。
2：送帶部分：本醬油醋包裝機由送帶傘齒輪傳動送帶調節器，帶動夾緊鉗上下移動完成所需尺寸送帶。
3：灌裝部分：由計量泵將醬油、醋、洗發水、豆?jié){等灌裝液體經注液管注入薄膜筒內，量的大小由定量調節器調整。
4：橫封部分：在夾鉗下方，經成形、豎封、灌裝后的薄膜袋，由本液體自動包裝機橫封加熱塊來粘合切斷來完成整個制袋過程。
5：豎封部分：在本醬油醋包裝機成形器下部，經成形器成形后的薄膜筒，通過豎封加熱塊進行迭封，復位的動作由主軸上豎封凸輪來驅動完成。
6：油墨印字是本液體包裝機和其他機型所區別的一個重要功能裝置，本裝置采用直熱式和機械離合的方式完成油墨印字，具有字跡清晰，換字方便，使用可靠。
7：自動停止部分：當機器工作時，如薄膜用完后機器自動停機，停止連接部分由連接桿壓在帶軸薄膜上。
性能特點：
1、本醬油醋包裝機選用國內高品質元件，確保機器故障率低、性能穩定；
2、封品形式多樣，有四邊封、邊封、中封、寬邊封等；
3、本液體自動包裝機任意調節袋長，不需要更換零件；
4、熱封溫度雙路控制，確保溫度準確；
5、本設備在對醬油、醋、果汁、牛奶、豆?jié){等液體包裝完，自動在封口處打印8位數生產日期；
6、本液體包裝機采用先進光電跟蹤控制袋長，能保持完整圖案，包裝數量采用電子計數。
7：外殼、管道、消毒器、定量泵采用不銹鋼結構，美觀且清潔，符合國際食品衛生標準，可放心使用；
5、高位平衡罐或自吸泵定量充填，包裝誤差1.5%左右，精確度高；
操作與調整：
1、正確接通本液體自動醬油醋包裝機電源，激起主軸旋轉方向?yàn)槟鏁r(shí)針。
2、開機運轉5-10分鐘，用清水沖洗管道、計量泵，以確保達到食品衛生標準。
3、先將塑料薄膜筒套在本液體包裝機料架絲桿上，再將基座緊固，以成形中心為基準，使薄膜成形時保證左右寬度一致，用兩段檔袋手輪壓緊、固定，調整制動臂拉簧拉力，以送帶靈活、剎車良好為宜。
4、將醬油醋液體自動包裝機豎封溫度調整到150-200℃，可視室溫及薄膜材質再進行微調，以粘牢為宜，印字輪溫度調到80℃-100℃左右，以字跡清楚為宜，預熱30分鐘使加熱塊恒溫后，方可對醬油、食用醋、料酒、白醋等液體進行灌裝生產。
5、調整本醬油醋包裝機送帶連桿在送帶調節器上的位置，可得到所需袋長度，向外調為延長，向里調為縮短，調整時限將縮塊上的堅固螺母擰松，再擰動調整形手柄，調整好后，即可把緊固螺母緊固。
6、調整本機計量泵連桿在定量調節器上的位置，可得到醬油、白醋、食醋、料酒、牛奶等液體包裝所需裝量，向里調整為減少，向外調整為增大（方法如條5）
7、油墨印字部分：調整本醬油醋液體包裝機油墨輪和字母之間距離，應轉動油墨輪調節按鈕，使油墨輪和字母之間有手感到輕摩擦之感覺為宜，字母輪和薄膜之間壓力調節，應調節印字盒后面的三只固昆定螺絲的螺母，以字跡清晰為準，本液體自動醬油醋包裝機出廠前已經將整個印字裝置調節到最佳位置。注意：停機時應將四氟隔熱片（吊在機盒上）插入印字輪和薄膜之間，以免燙壞薄膜。
8、當薄膜卷使用完后，本液體自動醬油醋包裝機機器會自動停止，換上新薄膜卷，用膠袋和機內留下的薄膜接好后續用。
9、定期檢查本醬油醋液體自動包裝機橫豎封加熱塊，應及時清除黏附的污物，清除時不允許使用金屬工具，以免損壞工作面，并定期（每班數次）在豎橫封不粘布上擦涂硅脂，以延長不粘布?jí)勖驮黾訜岱庑Ч?br/>包裝樣品：
