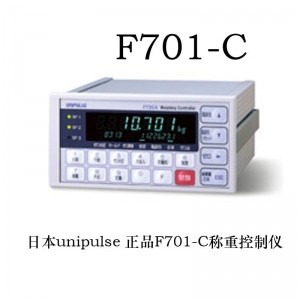

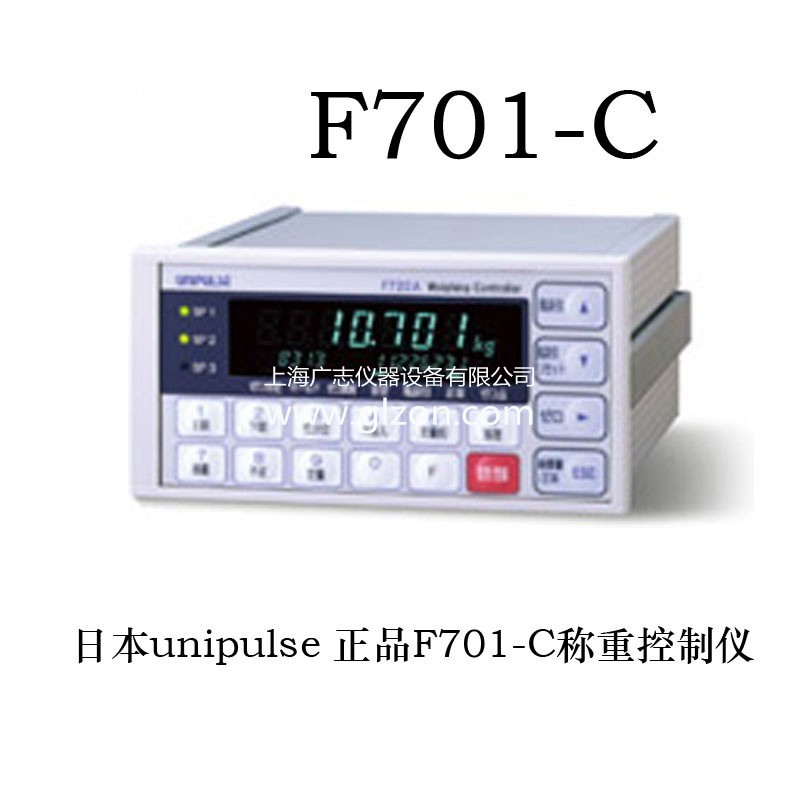

日本進口UNIPULSE 尤尼帕斯 F701-C儀表 F701-C稱重控制器
yi、產品概要
適用于各種稱重系統的高性能數據統計稱重儀表
F701-C是yi款通用型的數據統計稱重儀表。具有高精度的充填、排料計量控制功能，定量包裝不可或缺的數據統計及累計功能也是這款儀表的yi個特色。而且可以同BCD輸出、RS-232C等PLC及外圍設備直接連接。
二、技術參數
（1）模擬部分
激勵電壓：DC10V±5% 輸出電流120mA以內，長線補償方式（可并聯4個350Ω的傳感器）
零點調整范圍：0～2mV/V，粗調：根據粗調整回路的數字控制；微調：根據數字演算的自動調整方式
量程調整范圍：0.3～3.2mV/V，粗調：根據粗調整回路的數字控制；微調：根據數字演算的自動調整方式
zui小輸入分度：0.3μV/分度count
精度：非線性：0.01%/FS以內；零點漂移：0.2μV/℃ RTI以內；量程漂移：15ppm/℃以內
模擬濾波：貝塞爾低通濾波(-12dB/oct.) 2Hz，4Hz，6Hz，8Hz可選
A/D轉換器：速度：200次/秒；分辨率：24bit（二進制）
（2）設定部分
設定項目：上限/下限/零點附近/大投料/定量前/落差/過量/不足/定量
比較禁止時間/判斷時間/終了輸出時間/補償投料時間/AZ次數/判斷次數/自動落差補償值/
模擬濾波/皮重
計量功能1/計量功能2/計量功能3/序列模式/功能鍵禁止/數字濾波/動態追蹤/零點跟蹤時間/
零點跟蹤幅度
砝碼重量值/zui大稱量值/zui小分度/凈重超載/毛重超載/DZ限制值/功能選擇/
重力加速度補償（地區號碼輸入）/設定值LOCK/去皮重功能限制
輸入選擇/輸出選擇/占有局?jǐn)?shù)/波特率/局號碼
平均重量/zui大值/zui小值/總體標準偏差/樣本標準偏差/數據數（n）/zui新累計數據/
zui大-zui小（R）/選購件板
量程校正/等效輸入校正/密碼輸入/零點校正
（3）輸入/輸出部分
外部輸入信號：毛重?凈重切換/數讂hi愕?皮重ON/皮重OFF/保持※/判斷※/投料?排出切換※/
開始※/停止※/累計命令※/累計清零※
接點（繼電器，開關等）或者是（晶體管，集電ji開關輸出的TTL等）
同COM端子短路的時候?yàn)镺N，※信號是選擇式的，zui多可以選擇4個。
外部輸出信號：零點附近/大投料/中投料/小投料/不足/過量/上限/下限/穩定/重量異常或者是異常/
適量或者是終了/RUN或者是累計異常
晶體管的集電ji開關輸出 晶體管ON的時候輸出為L(zhǎng)O
接口：SIF:2線式串口（標配）…尤尼帕斯制的打印機，外部顯示器等連接用的專用接口
232:RS232C通訊接口（標配）…根據主機的指令進行重量數據，各種狀態，設定值的讀取，
寫入（變更）等工作
BCO:BCD輸出接口（選購件）…將重量數數據傳輸?shù)酱蛴C(jī)，外圍設備或者是電腦，PLC等的通訊接口
485:RS-485通訊接口（選購件）…比RS232C能夠長距離通訊，而且將ID號碼設定好后
可以連接復數的F701-C
DAC:D/A轉換接口（選購件）…重量數據變換為電壓?電流信號的輸出接口
CCL:CC-Link通訊接口（選購件）…PLC直接連接F701-C的接口
（4）顯示部分
顯示器：字高10.4mm熒光顯示管的數字顯示（7位）；副顯示：字高4.0mm（18位）
顯示值：5位， 符號：zui前yi位是負號顯示
計量單位：t,kg,g,N,lb,無單位，可選擇
狀態顯示：SP1，SP2，SP3，零點附近，保持，零點異常，穩定，去皮重，凈重，零點，鋰電池電壓監視
（5）yi般性能
電源電壓：AC100～240V(+10% -15%)(自由電源50/60Hz)
消耗功率：約15VA
使用條件：溫度…使用溫度范圍：-10～＋40℃， 保存溫度范圍： －20～＋85℃
濕度…85%RH以下(無凝霜)
外形尺寸：144(W)×72(H)×160(D) mm（不含凸起部分）
重量：約1.0kg
（5）隨機附屬品
AC輸入電源線（額定電壓125V）3 m：1
端子臺連接用小型螺絲刀：1
FCN系列I/O接頭（帶罩）：1
跳線：2
使用說明書：1
BCD輸出用接頭（BCD輸出選購件安裝時）：1
RS-485用接頭（RS-485選購件安裝時）：1
D/A轉換用接頭（D/A轉換用選購件安裝時）：1
CC-Link用接頭（CC-Link選購件安裝時）：1
三、選購件
BCO：BCD輸出接口
485：RS-485通訊接口
DAC：D/A轉換接口
CCL：CC-Link通訊接口
選購件只能安裝：1
四、其他選購件
CAAC2P-B3：AC輸入電源線3m
CAAC3P-CEE7/7-B2：AC輸入電源線（耐壓250V）2m
CN34：RS-232C用D-Sub9p接頭
CN50：FCN系列I/O接頭（帶罩）
CN55：FCN系列I/O接頭（帶斜罩）
CN70：D/A轉換用接頭
CN71：RS-485?CC-Link用接頭
CN80：傳感器輸入接頭端子
F720安裝面板：F252/F280→F701-C轉換用的安裝面板
LB01-XH：鋰電池（帶XH接頭）

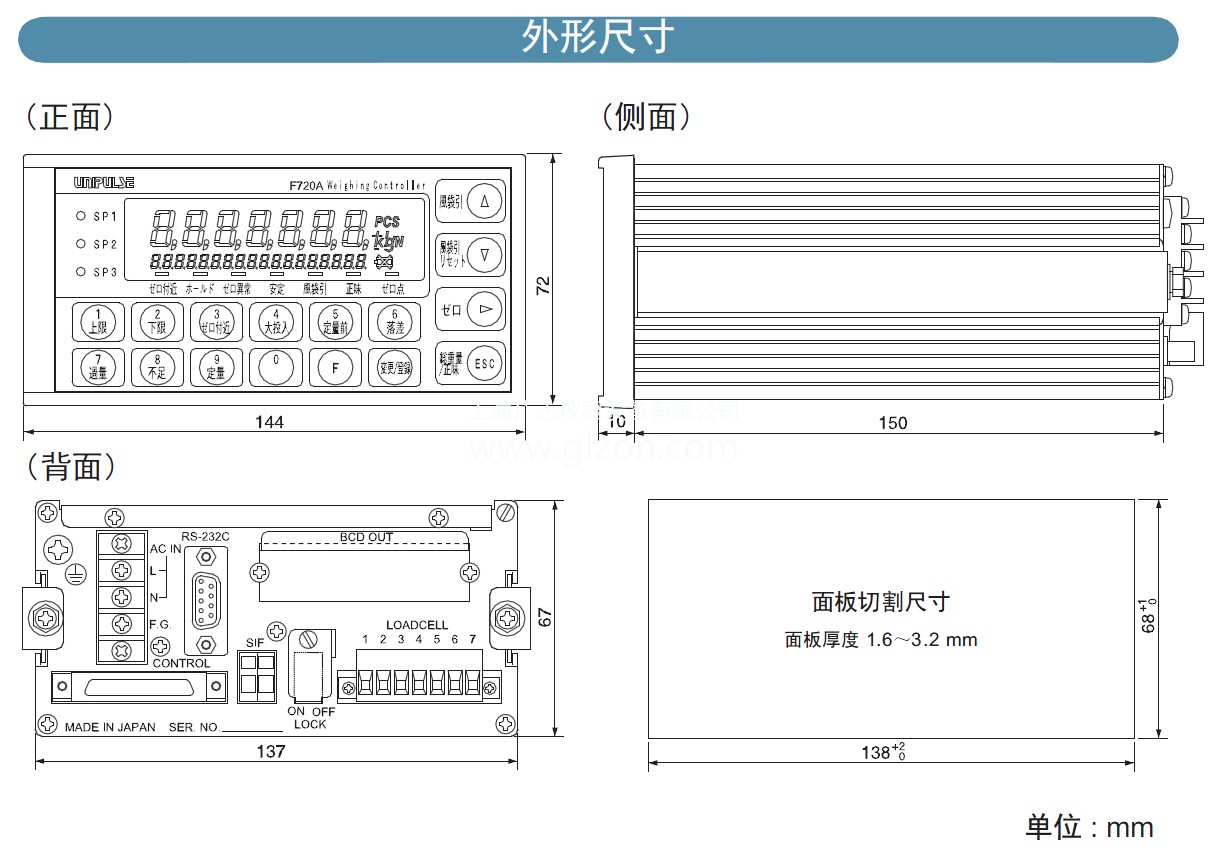

五、F701-C安裝尺寸
