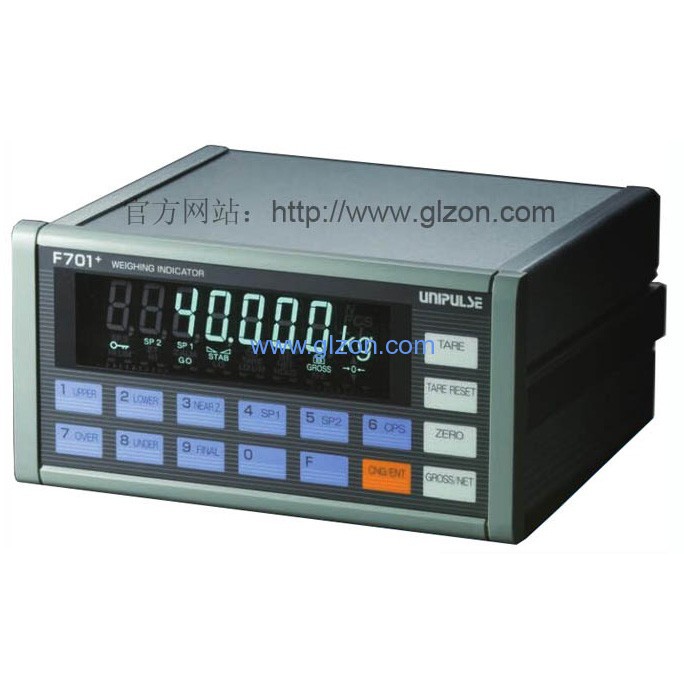

UNIPULSE原裝進口 F701+稱重儀表
yi、產品概要
F701的功能加強版!!追求現場運用方便，并實現性能強化。

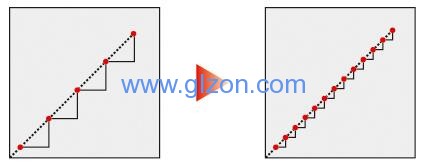

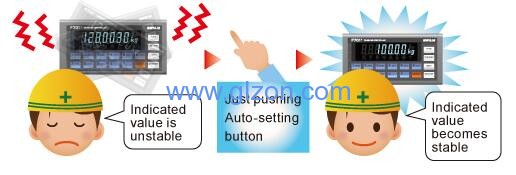

F701+備有高精度放大器、高速采樣速度、對抗震強烈的濾波器等更新性能，

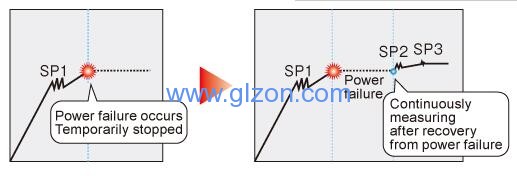

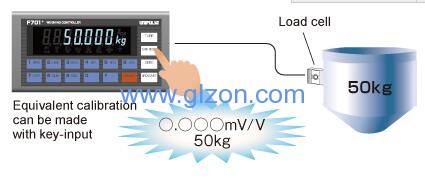

并追加等效校準、設定值復原、停電恢復模式以及新的序列模式。
追求性能和方便的稱重儀表！
二、技術參數
（1）模擬部分
激勵電壓：DC10V±5%，輸出電流120mA以內，遠程操作方式(可并聯4個350Ω?jìng)鞲衅?
信號輸入范圍：－0.5～3.0mV/V
零點調整范圍：－0.5～2.0mV/V，數字演算的自動調整方式
量程調整范圍：0.3～3.0mV/V，數字演算的自動調整方式
zui小輸入分度：0.3μV/分度count
精度：非線性：0.01%/FS以內，零點漂移：0.2μV/℃ RTI typ，量程漂移：15ppm/℃ typ
A/D轉換器：速度…500次/秒，100次/秒切換式分辨率…24bit（二進制）
zui小指示分辯率：1/10000
（2）設定部分
設定方法：用鍵盤操作設定，通過RS-232C或RS-485通信接口可設定主機上的各種設定值
設定存儲：校準值和yi部設定儲存到NOV.RAM(不揮發性RAM)其他設定儲存到 F-RAM（不揮發性RAM）
設定值的保護：可以進行設定值或校準值的保護（LOCK開關、軟件LOCK）
設定項目：上限／下限／近零／大投入／定量前／落差／過量／不足／定量／比較禁止時間／判別時間／
完成輸出時間／補正時間/AZ次數/判定次數/自動落差限值/稱重功能1／稱重功能2/稱重功能3／皮重設定／順控模式／/功能鍵禁止/濾波器／MD／ZT／設定值LOCK／標定重量值／zui大稱量值／zui小分度／凈重超量/總重超量/DZ限制值／功能選擇／重力加速度補正／零點校正／量程校正／等價輸入校準/輸入選擇／輸出選擇／移動平均濾波器／再開始設定 大投入/再開始設定 中投入/再開始設定 小投入
（3）外部信號（訂購時可選PNP（Source）型，NPN（Sink）型）
外部輸出信號（12點）： 近零／大投入／中投入／小投入／正量 或 完成／過量／不足／上限／下限／穩定/重量異常 或 錯誤/RUN 或 yi時停止
信號ON的時候，輸出晶體管為ON。
※選擇PNP(Source)型時，需要準備外部電源。
外部輸入信號（8點）：投入卸料切換/皮重ON／皮重OFF/零／GN切換/HOLD 或 判定/開始 停止
可連接點（繼電器，開關等）或者是無接點（晶體管，集電ji開關輸出的TTL等）
※選擇PNP(Source)型時，需要準備外部電源
（4）接口
SIF: 2線式通訊接口
232：RS232通訊接口（選件）
485：RS-485通訊接口（從Modbus-RTU，UNI格式中選擇）（選件）
BCO：BCD并行數據輸出接口Sink Type（選件）
DAC: D/A轉換接口（選件）
PRF: PROFIBUS接口（選件）※PROFIBUS-DPVO
※zui多可搭配兩種選件（RS-232C或RS4-85二選yi和其他yi個選件）
（5）顯示部分
顯示器：字高18.5mm 熒光顯示屏的數字顯示(7位)
顯示值：5位，符號：zui上位是負號
顯示次數：可選擇3/6/13/25次/秒
zui大稱量值：5位
zui小分度：可在1～100之間
超量程顯示：LOAD：A/D轉換器輸入超量程、OFL1：凈重超量程、OFL2：總重量超出 zui大稱量值＋9分度
OFL3：總重超量程
中心零點顯示：顯示真實零點或各值中心
單位顯示： 可選擇kg/g/t/lb/N/無單位
狀態顯示：SP3／SP2／SP1／LOCK／ZT／ZALM／STAB／TARE／NET／GROSS/HI LIM／HI／GO／LO LIM／LO／NZ／HOLD／CZ
（6）yi般性能
電源電壓：AC100～240V(＋10％－15％) （自由電源50/60Hz）
浪涌電流：1.、1mSec:AC100V平均負載狀態（常溫，冷啟動時）；
2.、1mSec:AC200V平均負載狀態（常溫，冷啟動時）
消耗電力：7W typ
使用條件：溫度…使用溫度范圍 －10℃～＋40℃；保存溫度范圍 －20℃～＋85℃
濕度…85%RH以下(無凝露)
外形尺寸：192(W)×96(H)×160(D) mm (不含凸起部分)
重量：約1.5kg
（7）濾波器
模擬：低通濾波器 2、4、6、8 Hz切換(-12dB/oct)
數字：低通濾波器 OFF/1/1.5/2/2.5/3/4/5Hz切換
（8）隨機附屬品
AC輸入電源線（額定電壓125V）2m：1
傳感器接頭：1
小型螺絲刀：1
外部輸入/輸出用57系列24p接頭：1
使用說明書：1
BCD輸出用接頭：1（BCD輸出選件安裝時）
D/A轉換接頭：1（D/A轉換選件安裝時）
三、其他部件
CAAC2P-P2: AC輸入電源線2m
CAAC3P-CEE7/7-P1.5: AC輸入電源線（250v耐壓）1.5m
CA4131: 6芯電纜線yi端帶JRC接頭3m
CA4230: JRC-PRC 6芯轉換電纜0.3m
CA4311: JRC-PRC 6芯轉換電纜4線式-6線式1m（適用于520A）1m
CN3P-2P: AC電源線用3P-2P變換接頭
CN10: 傳感器接頭（JRC接頭）
CN21: BCD輸出用57系列36p接頭
CN23: 外部輸入/輸出用57系列24p接頭
CN34: RS-232C用D-Sub9p接頭
