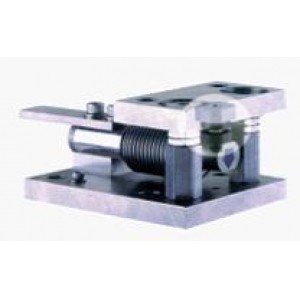

HBS 波紋管高精度稱重模塊是韓國 CAS 公司推出的工業級稱重元件，核心采用波紋管式彈性體結構，具備高精度、高穩定性、強抗干擾等特點，廣泛應用于化工、冶金、制藥等工業稱重場景。以下從核心參數、結構特點、適用場景、安裝要點等方面詳細介紹：
核心技術參數
| 參數 | 規格 |
|---|
| 量程范圍 | 10、20、50、100、200、500kgf |
| 綜合精度 | C3 級 ±0.02% FS，D3 級 ±0.03% FS |
| 靈敏度 | 2.0±0.005mV/V |
| 零點平衡 | ±0.02mV/V |
| 蠕變（30min） | C3 級 ±0.017% FS，D3 級 ±0.03% FS |
| 工作溫度 | -20℃～+65℃ |
| 安全過載 | 150%FS |
| 絕緣電阻 | ≥5000MΩ（直流 50V） |
| 防護等級 | IP68 |
核心結構與優勢
彈性體材質：采用 17-4PH 沉淀硬化不銹鋼制成波紋管結構，多層波紋褶皺設計，抗偏載、抗疲勞，兼具超低蠕變特性與 200% 過載保護能力。
溫度補償：核心應變計組件運用溫度自補償技術，全量程溫度漂移控制在 ±0.002%/℃以內，確保嚴苛工況下的測量穩定性。
防護性能：IP68 防護等級外殼，搭配雙屏蔽電纜，抗干擾能力強，適應潮濕、粉塵、強電磁干擾等惡劣環境。
安裝適配：配備活動壓頭，具備自動復位功能，有效應對震動、偏載問題，同時設有過載保護限位螺絲，保障使用安全。
適用場景
工業過程稱重：適用于料斗、反應釜、槽罐等設備的靜態或動態稱重，可實現配料、灌裝等工藝的精確計量。
包裝與灌裝：適配包裝機、灌裝機，滿足高精度定量包裝需求，提升生產效率與產品質量。
惡劣環境應用：冶金、化工等強電磁干擾、高濕度、多粉塵場景，憑借高防護與抗干擾能力穩定工作。
安裝與使用要點
安裝基礎：安裝面需平整堅固，確保模塊受力均勻，避免因基礎不穩導致測量誤差。
水平調整：安裝后需調整水平，保證各模塊受力一致，可通過調節螺桿實現。
線纜連接：采用雙屏蔽電纜，避免信號干擾，電纜需固定，防止拉扯損壞。
定期校準：根據使用頻率與工況，定期進行零點校準與量程校準，確保測量精度。
選型建議
量程匹配：根據最大物料重量與容器自重，選擇合適量程，建議預留 1.2-1.5 倍安全系數。
精度等級：C3 級適用于高精度計量場景，D3 級可滿足一般工業稱重需求。
防爆需求：如需在防爆環境使用，可選擇具備 IICT6Ga 防爆等級的型號。
