普通真石漆、質感真石漆類粘稠物料的灌裝機

普通真石漆、質感真石漆類粘稠物料的灌裝機

系統概述

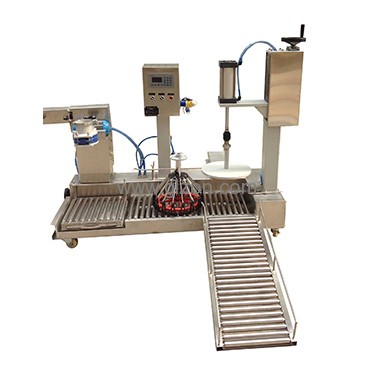

   真石漆定量灌裝秤，采用桶口上灌裝方式，適用于普通真石漆、質感粘稠物料的灌裝。設計獨特的灌裝頭裝置易于操作，灌注快速、精確；并且zui大限度地保證灌注完畢時殘液的滴漏。操作時，操作者僅需簡單地將桶口對準灌裝頭正下方，按下的[啟動]按鈕，系統會自動將空桶自動去皮。然后打開灌裝頭閥門，精確地雙速灌裝；灌裝結束，灌裝頭閥門自動關閉，人工將桶推出磅臺上蓋壓蓋即告完成。

工作流程

A、操作員擺放空桶到秤臺，使灌裝槍頭位于桶口正上方；

B、操作員按下【啟動】按鈕；

C、廣志石漆定量灌裝秤自動檢驗容器重量合格，自動去除皮重，閥門和槍頭底閥打開進行快速灌裝，重量到達小料值時灌裝速度變小，重量到達目標量減提前量時二閥全關，誤差檢測并顯示；

D、操作員將重桶移出磅臺，放上桶蓋、自動壓蓋。yi個灌裝流程完成；

E、重復A-D步驟，進行連續灌裝。

基本參數

■ zui大秤量：100kg

■ zui小感量：0.01kg

■ 灌裝誤差: ±0.05-0.1kg

■ 灌裝速度：30kg-約4桶/分鐘，75kg約2桶/分鐘(視進料流速)

■ 控制方式：2擋控制

■ 灌裝方式: 桶口上

■ 秤臺尺寸：400×400mm

■ 重桶滾道: 400mm×1400mm

■ 槍頭管路: SUS304不銹鋼及特氟龍

■ 結構材質: SUS304不銹鋼 (立柱碳鋼鍍鉻)

■ 滾筒材質：復合不銹鋼

■ 管路壓力：0.2-0.6MPa(與料性有關)。

■ 物料接口：DN50快裝卡箍，可按用戶提供接口標準

■ 氣源接口：用戶提供8mm氣管接頭，用于快速接頭連接

■ 使用電源：AC220/50Hz(用戶提供zhi機器yi側)

■ 使用氣源：0.4-0.8Mpa(用戶提供zhi機器yi側)

■ 使用溫度：-10℃-50℃

■ 基礎條件：水平的堅固混凝土地面，混凝土厚度應大于10cm。
