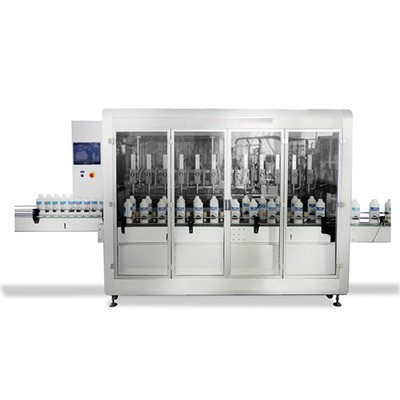

次氯酸鈉自動灌裝機設備性能、參數、配置

次氯酸鈉自動灌裝機設計基礎及技術要求

3.1 全自動瓶裝灌裝系統

3.1.1主要灌裝流程：人工上瓶、全自動灌裝機、上蓋機、搓蓋機、鋁箔封口機、回轉式貼標機、噴碼機、人工裝箱臺、輸送設備。（設計預留重量檢測、自動拆/裝/封箱位置）

3.1.2供貨范圍：自人工上瓶到人工裝箱臺，所有設備、電氣、儀表、PLC控制系統。控制柜預留與DCS 485通訊接口，且I/O點有20%余量。

3.1.3 原料規格數據

物料種類：次氯酸鈉消毒液（有效氯含量5.5～6.5%）；

密度：1.17kg/L

溫度：常溫

3.1.4 工作能力

灌裝調整范圍：0.5-1L

灌裝精度：±0.5%

500ml瓶灌裝速度：1500--2000瓶/小時；

3.1.5 工作環境及要求

電氣防護等級：IP55；                儀表防護等級：IP65；

溫度范圍：-10℃～40℃；             相對濕度：< 95%（無凝露）；

3.1.6 公用工程

動力電源電壓：380V（+10%~-15%）；頻率：50Hz；

控制電源電壓：220V（+10%~-15%）；頻率：50Hz；

工作氣源壓力：0.45MPa~0.6MPa；

輸送泵性能：20m?/h，揚程40米；

次氯酸鈉自動灌裝機設備性能、參數、配置：

1、機架由SUS304不銹鋼制作，物料經過部件均為316不銹鋼；

2、灌裝方式：稱重式灌裝；

3、所有管道連接均采用衛生級卡箍快裝連接，管道內壁采用鏡面拋光處理，無衛生盲區，完全符合食品GMP要求；

4、設備可直接連接CIP清洗系統，帶清洗功能；

5、控制方式：灌裝方式由人工設定，自動控制；

6、稱臺樣式：無動力滾筒；

7、具備自動去皮，凈重稱重灌裝；

8、帶舙ai?垢槍δ埽?/span>

9、具備快、慢雙速灌裝，確保高灌裝精度和速度；

10、帶急停功能；

11、采用衛生級快裝型灌裝嘴，拆卸、清洗便捷；

12、灌裝頭升降高低可調，工作臺離地面高低可調；

13、所有氣動元件均為臺灣“亞德客”品pai；

14、外圍電器為法國“施耐德”、日本“歐姆龍”等；
